   Equipamiento

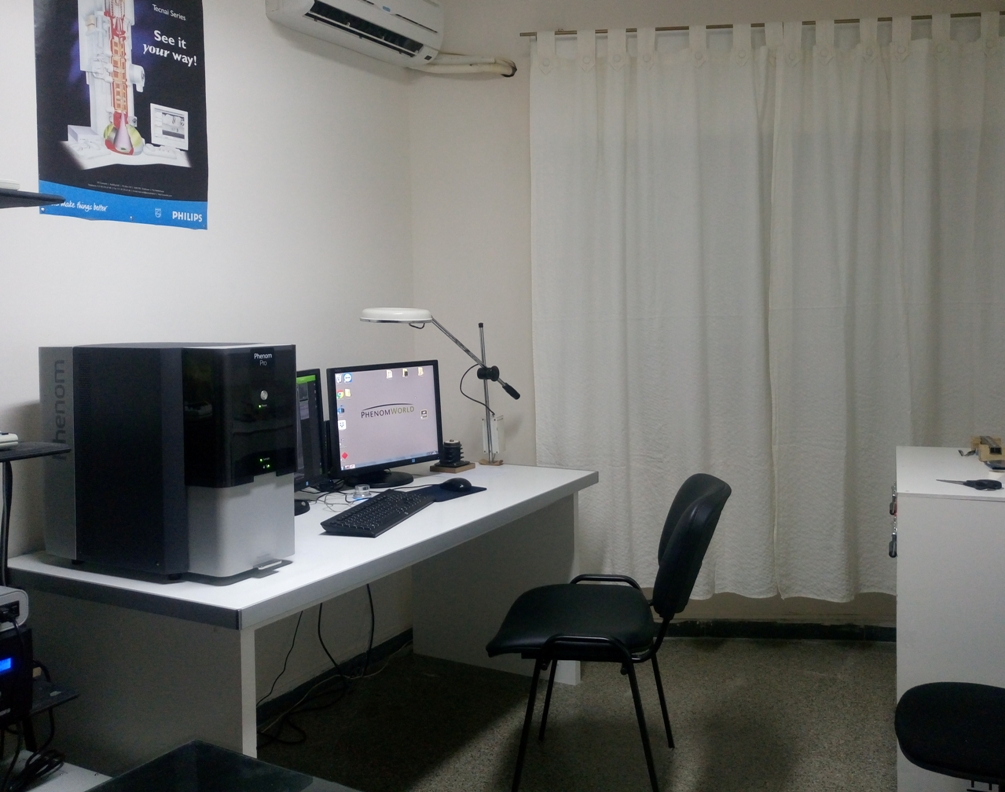

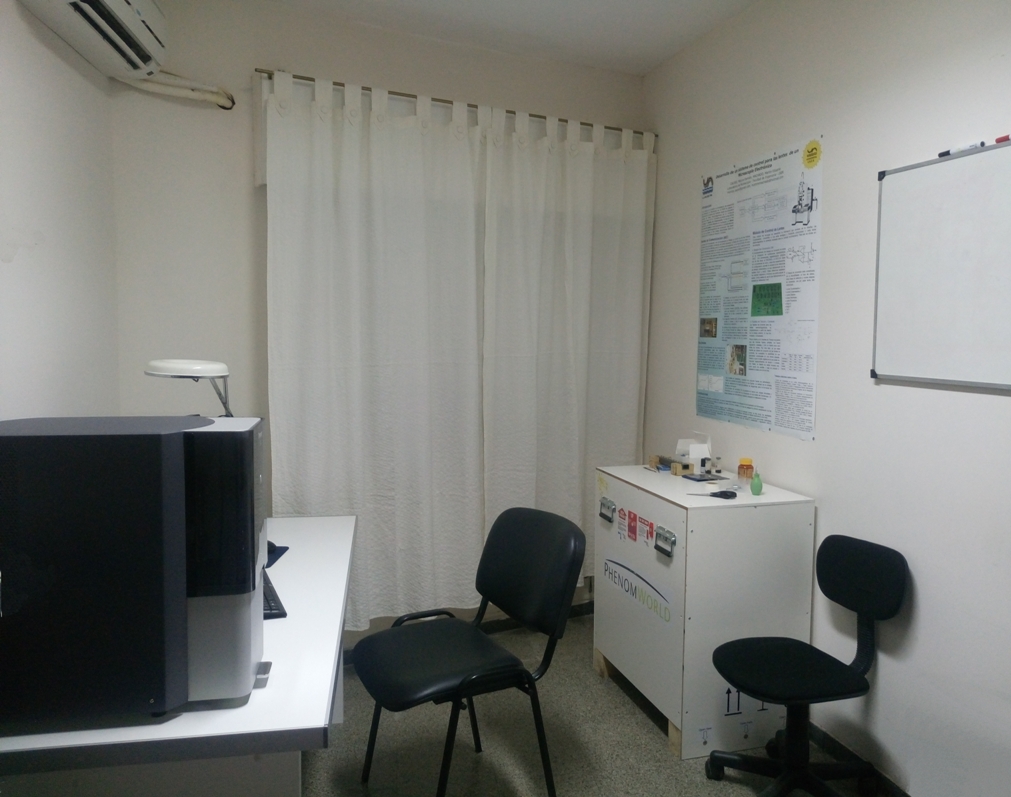

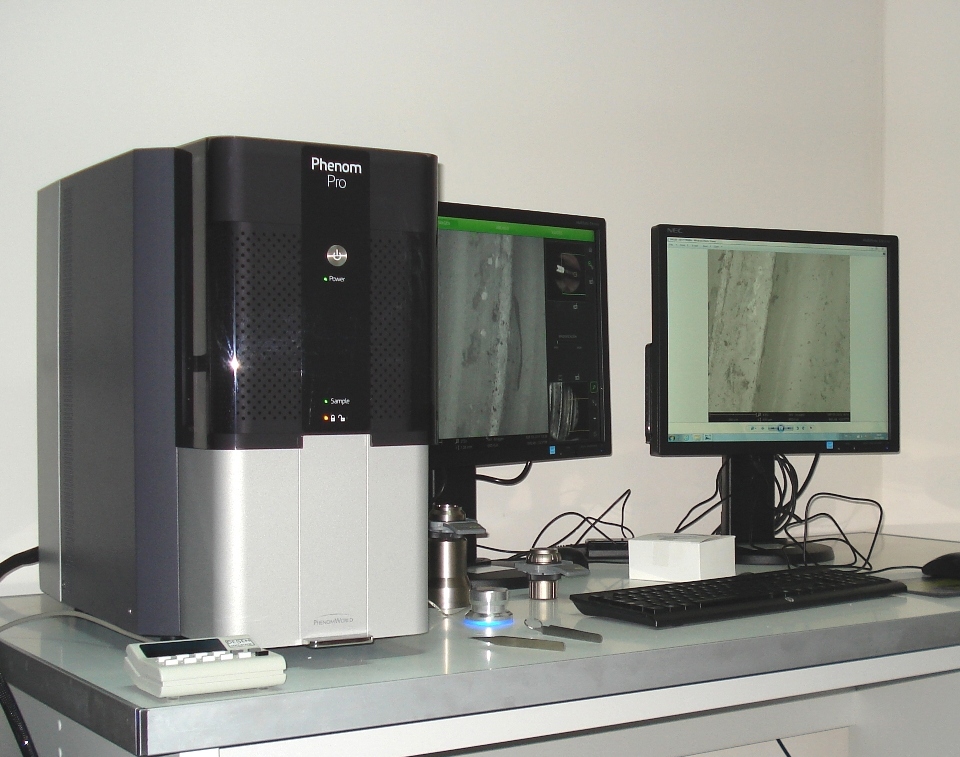

Microscopio Electrónico de Barrido
PHENOM PRO-X

Permite la obtención de imágenes de electrones retrodispersados (backscattering) con magnificaciones entre 20X y 130.000X con una resolución de 10 nm.

Tiene una cámara para obtener imágenes ópticas de la muestra con aumentos entre 20X y 135X.

Fabricante: Phenom World

Representante en Argentina: Jenck

Manual del Usuario (pdf)

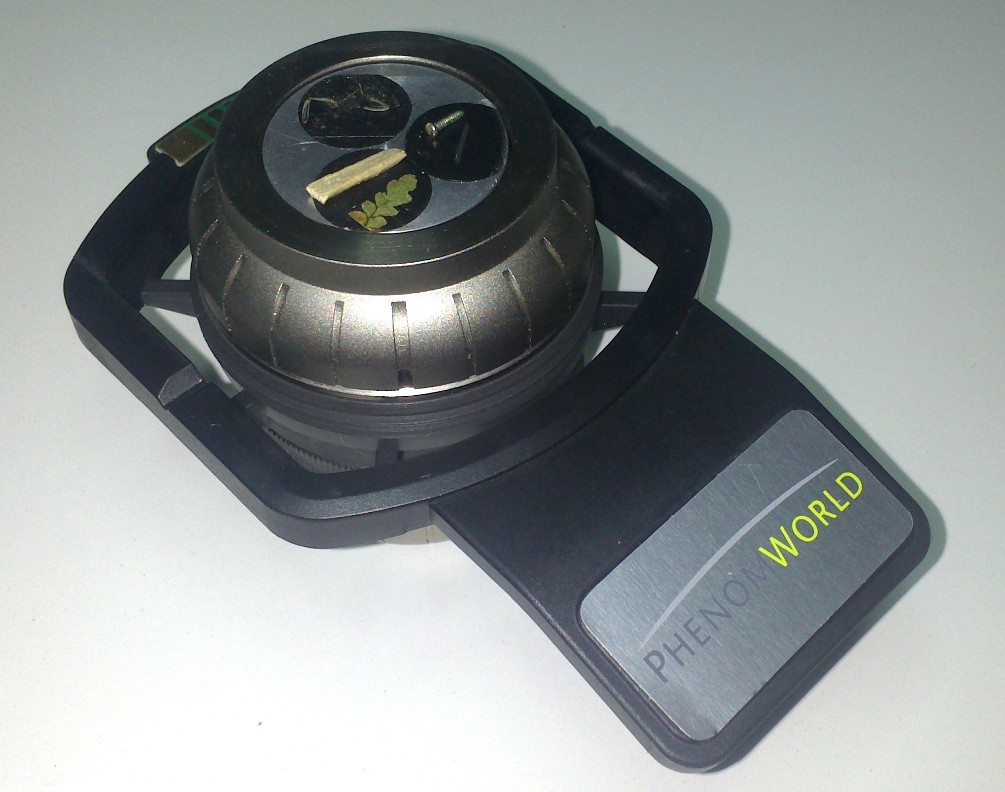

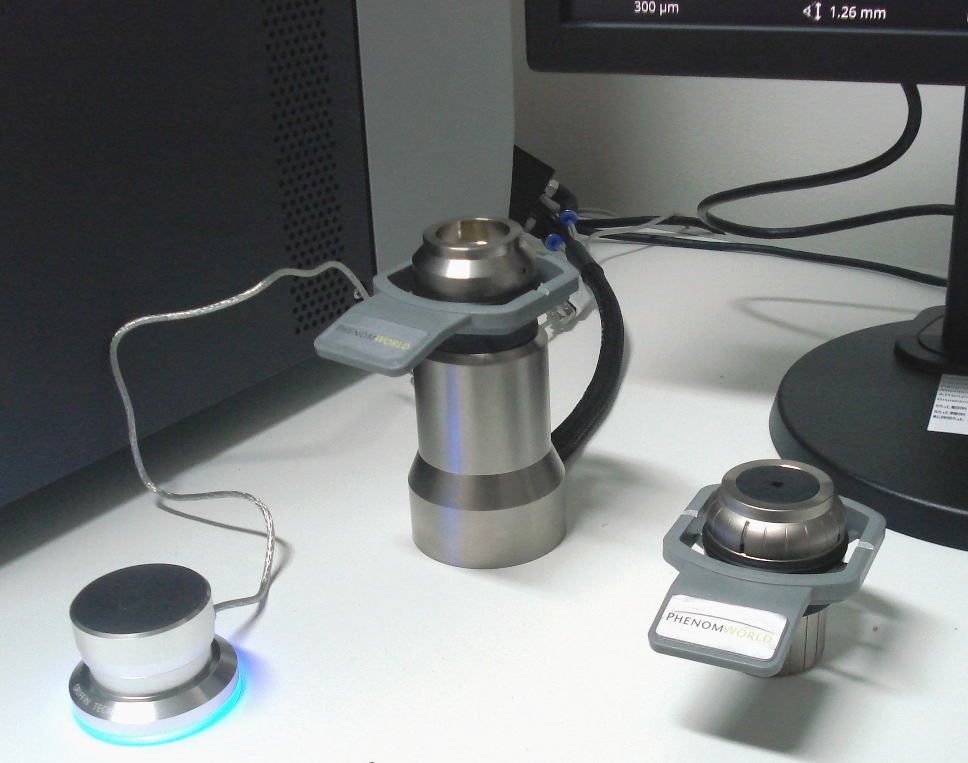

Portamuestras

Portamuestras estándar

Portamuestras para reducción de cargas eléctricas: Permite observar muestras no conductoras sin metalizar.

Portamuestras de temperatura controlada: Diseñado para la obervación de muestras sensibles a la temperatura o con cierto grado de humedad. La temperatura se puede mantener entre -25 °C y +50 °C.



Espectrómetro EDS

El microscopio cuenta con un espectrómetro de rayos X por dispersión de energía (EDS). El instrumento, de la compañía AMETEK, modelo X-123SDD, tiene un detector SDD (Silicon Drift Detector). Es un instrumento pequeño, de baja potencia y alto rendimiento, que combina en un solo paquete el detector de rayos X XR-100SDD con el preamplificador sensible a la carga, el procesador digital de pulsos (DPP) DP5 y el analizador multicanal (MCA), más una fuente de alimentación PC5 de +5 V, con lo cual para su operación sólo necesita una entrada de corriente continua y una conexión USB, RS-232 o Ethernet.

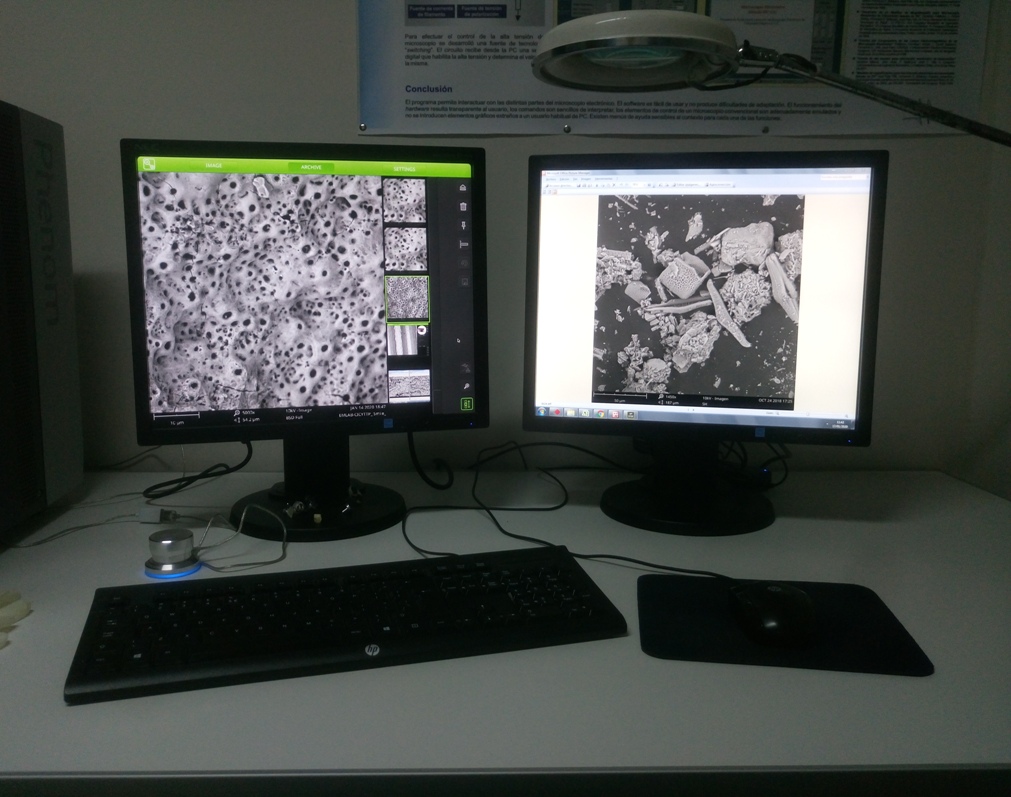

Software

El equipo cuenta con Phenom ProSuite, un paquete de software original de Thermo Fisher Scientific.

Proporciona una serie de utilidades que amplían las capacidades del equipo:

- Amacenamiento en red de las imágenes y datos obtenidos con el microscopio

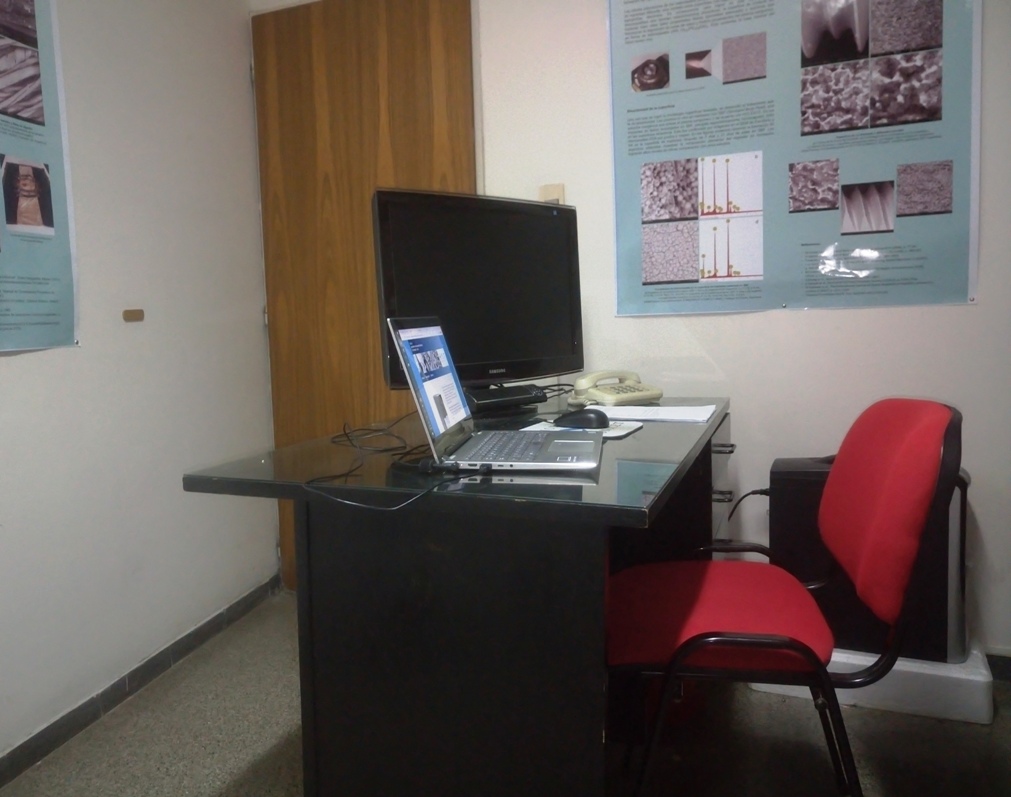

- Interfaz de usuario remota: permite el control remoto en tiempo real del microscopio desde diferentes ubicaciones

- Mapeo automatizado de imágenes: permite la creación de imágenes de SEM de campos de visión de gran tamaño en alta resolución

- Utilidad de análisis EDS: proporciona un acceso integrado al espectrómetro EDS para la realización de identificación elemental (EID) en forma automática o manual, permitiendo el ajuste de los parámetros de trabajo
